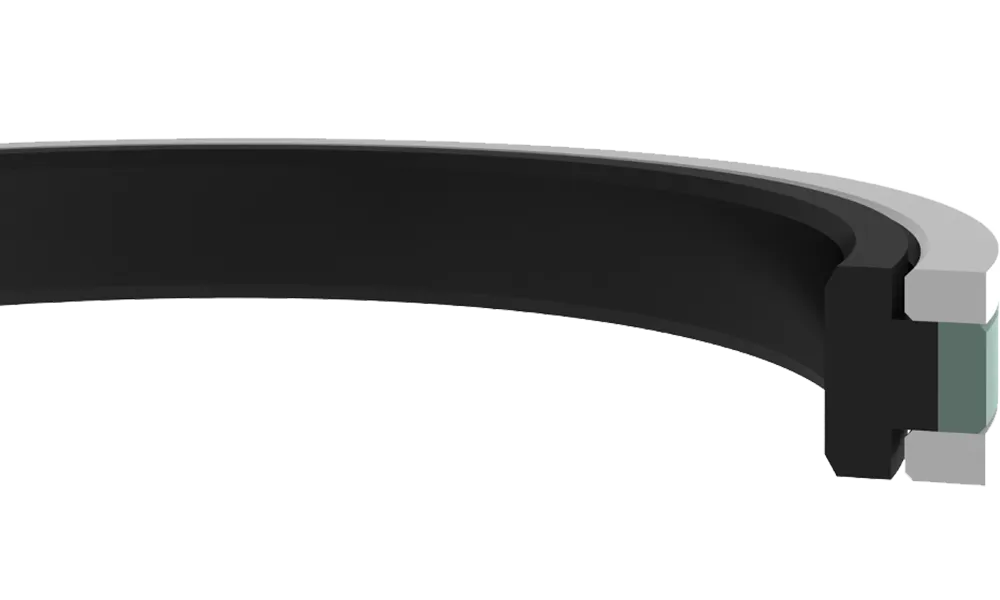

K19 Ağır Hizmet Piston Keçesi
K19 Ağır Hizmet Piston Keçesi; ağır hizmet uygulamalarında güvenli çalışma sağlaması amacıyla tasarlanmış, PTFE sızdırmazlık ringi, elastomer itici ring ve iki adet termoplastik destek ringinden oluşan çift etkili piston sızdırmazlık elemanıdır. Yüksek mukavemete sahip destek ringleriyle yüksek basınç ve akma boşluklarında dahi güvenli çalışma sağlamaktadır. Destek ringi malzemeleri, sistem çalışma koşullarına göre mekanik özellikleri geliştirilmiş farklı termoplastik malzemelerden üretilebilir. Elastomer itici ringin yüksek malzeme zekası ile sızdırmazlık için gerekli ön yükleme kuvveti zorlu çalışma şartlarında uzun süreler kayba uğramadan korunabilmektedir. Geliştirilmiş elastomer profili sayesinde, PTFE ring üzerinde en uygun kuvvet dağılımı oluşturulmaktadır. Bu tasarım sayesinde kanal içinde dönmeyen güvenli sistem çalışması sağlanmaktadır.
Teknik detay ve teklifAvantajları
- Düşük sürtünme katsayısı
- İyi aşınma dayanımı
- Yüksek akma dayanımı
- Değişken basınçlarda çalışabilen tasarım
- Uzun çalışma ömrü
Uygulama alanları
- İş makineleri sektörü
- Ekskavatörler
- Pres makineleri
- Enjeksiyon tezgahları
- Ağır hizmet hidrolik silindirleri
Standart ölçüler
| Ürün | D (H8) | d (h9) | L (+0.2/-0) | r1 | C | MALZEME | KASTAŞ KOD |
|---|---|---|---|---|---|---|---|
| K19 050-036 | 50 | 36 | 9 | 0.3 | 6.5 | PT6003 | 10003511 |
| K19 055-041 | 55 | 41 | 9 | 0.3 | 6.5 | PT6003 | 10003513 |
| K19 060-046 | 60 | 46 | 9 | 0.3 | 6.5 | PT6003 | 10003514 |
| K19 060-050 | 60 | 50 | 8 | 0.3 | 5 | PT6003 | 10003518 |
| K19 063-048 | 63 | 48 | 11 | 0.5 | 7.5 | PT6003 | 10003519 |
| K19 065-050 | 65 | 50 | 11 | 0.5 | 7.5 | PT6003 | 10003520 |
| K19 070-055 | 70 | 55 | 11 | 0.5 | 7.5 | PT6003 | 10003522 |
| K19 075-060 | 75 | 60 | 11 | 0.5 | 7.5 | PT6003 | 10003525 |
| K19 080-065 | 80 | 65 | 11 | 0.5 | 7.5 | PT6003 | 10003528 |
| K19 085-070 | 85 | 70 | 11 | 0.5 | 7.5 | PT6003 | 10003532 |
| K19 090-075 | 90 | 75 | 11 | 0.5 | 7.5 | PT6003 | 10003533 |
| K19 095-080 | 95 | 80 | 11 | 0.5 | 7.5 | PT6003 | 10003537 |
| K19 100-085 | 100 | 85 | 12.5 | 0.5 | 7.5 | PT6003 | 10003539 |
| K19 105-088 | 105 | 88 | 14 | 0.5 | 7.5 | PT6003 | 10003543 |
| K19 105-090 | 105 | 90 | 12.5 | 0.5 | 7.5 | PT6003 | 10003544 |
| K19 105-090/1 | 105 | 90 | 13.5 | 0.5 | 7.5 | PT6003 | 10003547 |
| K19 105-090/2 | 105 | 90 | 14 | 0.5 | 7.5 | PT6003 | 10003548 |
| K19 110-095 | 110 | 95 | 12.5 | 0.5 | 7.5 | PT6003 | 10003549 |
| K19 115-100 | 115 | 100 | 12.5 | 0.5 | 7.5 | PT6003 | 10003553 |
| K19 120-105 | 120 | 105 | 12.5 | 0.6 | 7.5 | PT6003 | 10003556 |
| K19 125-102 | 125 | 102 | 16 | 0.6 | 11.5 | PT6003 | 10003560 |
| K19 125-108 | 125 | 108 | 14 | 0.6 | 7.5 | PT6003 | 10003564 |
| K19 125-110 | 125 | 110 | 12.5 | 0.6 | 7.5 | PT6003 | 10003565 |
| K19 130-107 | 130 | 107 | 16 | 0.6 | 11.5 | PT6003 | 10003566 |
| K19 135-112 | 135 | 112 | 16 | 0.6 | 11.5 | PT6003 | 10003568 |
| K19 140-117 | 140 | 117 | 16 | 0.6 | 11.5 | PT6003 | 10003570 |
| K19 140-120 | 140 | 120 | 18.5 | 0.6 | 10.5 | PT6003 | 10003574 |
| K19 140-121.5 | 140 | 121.5 | 19 | 0.6 | 10.5 | PT6003 | 10003576 |
| K19 145-122 | 145 | 122 | 16 | 0.6 | 11.5 | PT6003 | 10003577 |
| K19 150-127 | 150 | 127 | 16 | 0.6 | 11.5 | PT6003 | 10003579 |
| K19 150-130 | 150 | 130 | 18 | 0.6 | 10.5 | PT6003 | 10003581 |
| K19 150-135 | 150 | 135 | 12.5 | 0.6 | 7.5 | PT6003 | 10003582 |
| K19 155-132 | 155 | 132 | 16 | 0.6 | 11.5 | PT6003 | 10003583 |
| K19 160-137 | 160 | 137 | 16 | 0.6 | 11.5 | PT6003 | 10003584 |
| K19 160-141.5 | 160 | 141.5 | 19 | 0.6 | 10.5 | PT6003 | 10003588 |
| K19 160-145 | 160 | 145 | 12.5 | 0.6 | 7.5 | PT6003 | 10003589 |
| K19 165-142 | 165 | 142 | 16 | 0.6 | 11.5 | PT6003 | 10003590 |
| K19 165-145 | 165 | 145 | 17 | 0.6 | 10.5 | PT6003 | 10003592 |
| K19 170-147 | 170 | 147 | 16 | 0.6 | 11.5 | PT6003 | 10003593 |
| K19 170-155 | 170 | 155 | 16 | 0.6 | 7.5 | PT6003 | 10003594 |
| K19 180-157 | 180 | 157 | 16 | 0.6 | 11.5 | PT6003 | 10003595 |
| K19 180-160 | 180 | 160 | 18 | 0.6 | 10.5 | PT6003 | 10003597 |
| K19 200-177 | 200 | 177 | 16 | 0.6 | 11.5 | PT6003 | 10003600 |
| K19 225-202 | 225 | 202 | 16 | 0.6 | 11.5 | PT6003 | 10003605 |
| K19 240-217 | 240 | 217 | 16 | 0.6 | 11.5 | PT6003 | 10003607 |
| K19 260-232 | 260 | 232 | 17.5 | 0.6 | 10.5 | PT6003 | 10003610 |
| K19 270-242 | 270 | 242 | 17.5 | 0.6 | 10.5 | PT6003 | 10003611 |
| K19 280-252 | 280 | 252 | 17.5 | 0.6 | 10.5 | PT6003 | 10003612 |
| K19 290-270 | 290 | 270 | 16 | 0.6 | 10.5 | PT6003 | 10003613 |
| K19 360-332 | 360 | 332 | 17.5 | 0.6 | 10.5 | PT6003 | 10003614 |
