Pnömatik Piston Sızdırmazlık Elemanları

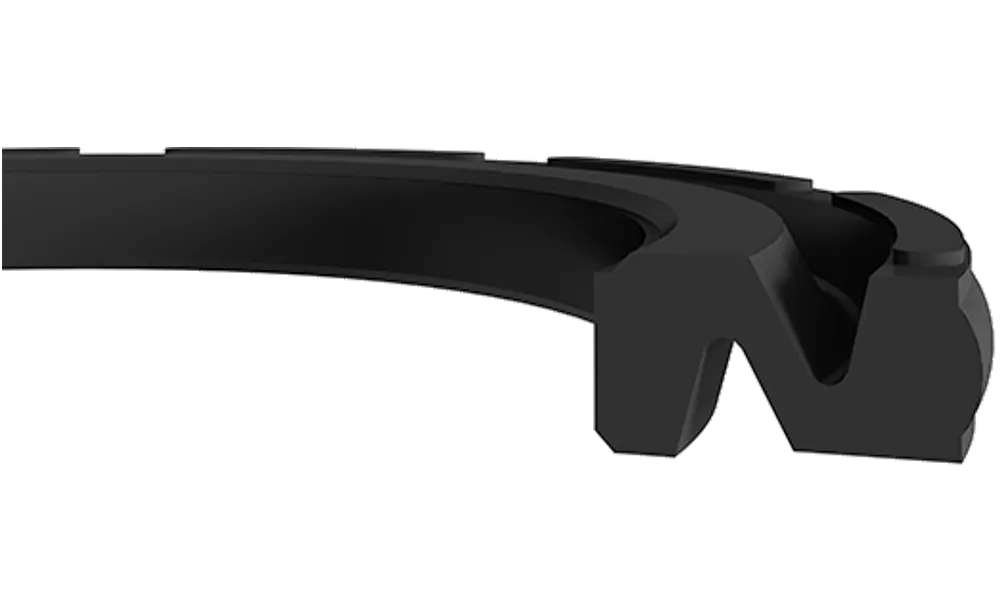

K54 Pnömatik Piston Keçesi
K54 Pnömatik Piston Keçesi, dar kanallarda çalışmak üzere tasarlanmış çift etkili piston sızdırmazlık elemanıdır.
Teknik detay ve teklifAvantajları
- Kolay montaj yapılabilmesi
- Sürtünme kuvvetinin düşük olması
- Boyutlarının küçük olmasına karşın mükemmel sızdırmazlık sağlaması
- Çift etkili olması
- Dar keçe kanalında kullanılabilmesi
Uygulama alanları
- Kısa stroklu pnömatik silindirler
- Valfler
Standart ölçüler
| Ürün | D (H11) | d (h9) | L (+0.2/-0) | d1 (±0.1) | MALZEME | KASTAŞ KOD |
|---|---|---|---|---|---|---|
| K54-012 | 12 | 7 | 2.5 | 11.6 | NB7001 | 10021909 |
| K54-016 | 16 | 9 | 2.5 | 15.6 | NB7001 | 10021911 |
| K54-020 | 20 | 13 | 2.5 | 19.6 | NB7001 | 10021914 |
| K54-025 | 25 | 18 | 2.5 | 24.6 | NB7001 | 10021916 |
| K54-028 | 28 | 19 | 3 | 27.6 | NB7001 | 10021920 |
| K54-030 | 30 | 21 | 3 | 29.6 | NB7001 | 10021922 |
| K54-032 | 32 | 23 | 3 | 31.6 | NB7001 | 10021924 |
| K54-035 | 35 | 26 | 3 | 34.5 | NB7001 | 10021926 |
| K54-040 | 40 | 31 | 3 | 39.5 | NB7001 | 10021928 |
| K54-040/1 | 40 | 27.5 | 3.5 | 39.5 | NB7001 | 10021930 |
| K54-045 | 45 | 36 | 3 | 44.5 | NB7001 | 10021932 |
| K54-050 | 50 | 41 | 3 | 49.5 | NB7001 | 10021934 |
| K54-060 | 60 | 44 | 4 | 59.5 | NB7001 | 10021936 |
| K54-060/1 | 60 | 48 | 3.4 | 59.5 | NB7001 | 10021938 |
| K54-063 | 63 | 51 | 4 | 62.5 | NB7001 | 10021941 |
| K54-065 | 65 | 53 | 4 | 64.5 | NB7001 | 10021943 |
| K54-070 | 70 | 58 | 4 | 69.5 | NB7001 | 10021944 |
| K54-080 | 80 | 68 | 4 | 79.5 | NB7001 | 10021946 |
| K54-100 | 100 | 88 | 4 | 99.4 | NB7001 | 10021948 |
| K54-125 | 125 | 110 | 5 | 124.4 | NB7001 | 10021951 |
