Pnömatik Piston Sızdırmazlık Elemanları

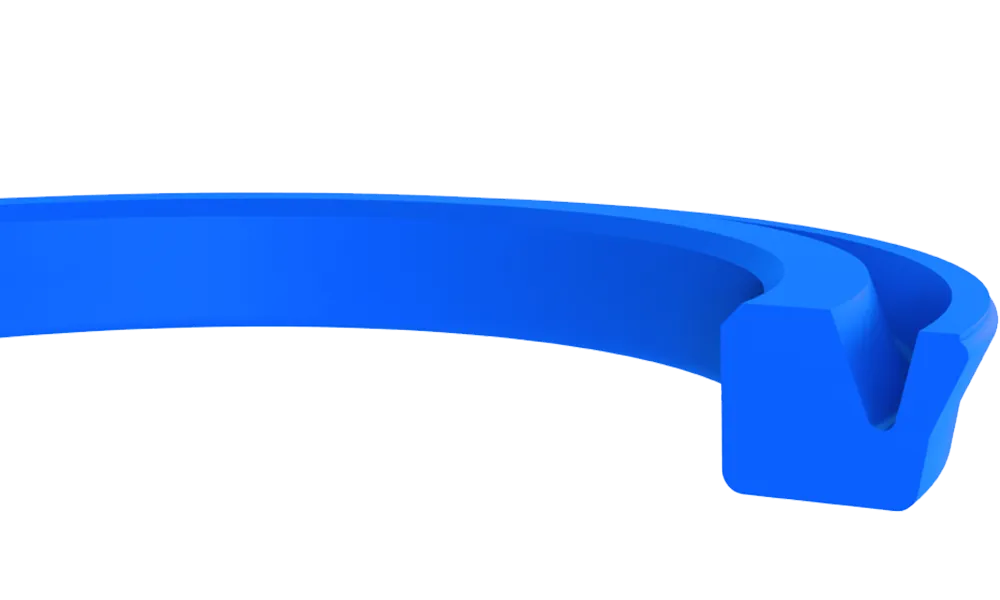

K59 Pnömatik Piston Keçesi
K59 Pnömatik Piston Keçesi, daha düşük tasarlanmış dış sızdırmazlık dudağı ile piston uygulamalarında kullanıma uygun tek etkili sızdırmazlık elemanıdır.
Teknik detay ve teklifAvantajları
- Kolay montaj yapılabilmesi
- Sürtünme kuvvetinin düşük olması
- Dar keçe kanalında kullanılabilmesi
- Yastıklamalı uygulamalarda yüksek performanslı olması
Uygulama alanları
- Standart pnömatik silindirler
Standart ölçüler
| Ürün | D (H11) | d (h9) | L (+0.2/-0) | d1 (+0.2/-0) | H | MALZEME | KASTAŞ KOD |
|---|---|---|---|---|---|---|---|
| K59-006 | 6 | 3 | 2.5 | 5.6 | 2 | NB8001 | 10022112 |
| K59-008 | 8 | 4.8 | 2.7 | 7.6 | 2.3 | NB8001 | 10022113 |
| K59-008/1 PU | 8 | 4.8 | 2.85 | 7.6 | 2.45 | PU8502 | 10022115 |
| K59-010 | 10 | 6 | 3 | 9.6 | 2.55 | NB8001 | 10022117 |
| K59-010 PU | 10 | 6 | 3 | 9.6 | 2.55 | PU8502 | 10022119 |
| K59-012 | 12 | 7 | 3 | 11.6 | 2.55 | NB8001 | 10022121 |
| K59-012 PU | 12 | 7 | 3 | 11.6 | 2.55 | PU8502 | 10022123 |
| K59-014 | 14 | 8 | 3 | 13.6 | 2.55 | NB8001 | 10022124 |
| K59-015 PU | 15 | 9 | 3 | 14.6 | 2.55 | PU8502 | 10022126 |
| K59-016 | 16 | 10 | 3 | 15.6 | 2.55 | NB8001 | 10022127 |
| K59-016 PU | 16 | 10 | 3 | 15.6 | 2.55 | PU8502 | 10022129 |
| K59-018 | 18 | 12 | 3 | 17.6 | 2.55 | NB8001 | 10022131 |
| K59-020 | 20 | 14 | 3 | 19.6 | 2.55 | NB8001 | 10022132 |
| K59-020 PU | 20 | 14 | 3 | 19.6 | 2.55 | PU8502 | 10022135 |
| K59-022 | 22 | 16 | 3 | 21.4 | 2.55 | NB8001 | 10022136 |
| K59-024 | 24 | 18 | 3.5 | 23.4 | 3.25 | NB8001 | 10022139 |
| K59-025 | 25 | 19 | 3.5 | 24.4 | 3.25 | NB8001 | 10022141 |
| K59-025 PU | 25 | 19 | 3.5 | 24.4 | 3.25 | PU8502 | 10022144 |
| K59-030 PU | 30 | 22 | 3.5 | 29.4 | 3.25 | PU8502 | 10022145 |
| K59-032 | 32 | 24 | 3.5 | 31.4 | 3.25 | NB8001 | 10022146 |
| K59-032 PU | 32 | 24 | 3.5 | 31.4 | 3.25 | PU8502 | 10022148 |
| K59-038 | 38 | 30 | 3.5 | 37.4 | 3.25 | NB8001 | 10022150 |
| K59-040 | 40 | 32 | 3.5 | 39.4 | 3.25 | NB8001 | 10022151 |
| K59-040 PU | 40 | 32 | 3.5 | 39.4 | 3.25 | PU8502 | 10022153 |
| K59-045 | 45 | 37 | 3.5 | 44.4 | 3.25 | NB8001 | 10022155 |
| K59-050 | 50 | 42 | 3.5 | 49.4 | 3.25 | NB8001 | 10022156 |
| K59-050 PU | 50 | 42 | 3.5 | 49.4 | 3.25 | PU8502 | 10022158 |
| K59-063 | 63 | 53 | 4.5 | 62.4 | 4.25 | NB8001 | 10022161 |
| K59-063 PU | 63 | 53 | 4.5 | 62.4 | 4.25 | PU8502 | 10022163 |
| K59-080 | 80 | 70 | 4.5 | 79.4 | 4.25 | NB8001 | 10022164 |
| K59-080 PU | 80 | 70 | 4.5 | 79.4 | 4.25 | PU8502 | 10022166 |
| K59-100 | 100 | 90 | 4.5 | 99.4 | 4.25 | NB8001 | 10022168 |
| K59-100 PU | 100 | 90 | 4.5 | 99.4 | 4.25 | PU8502 | 10022170 |
| K59-125 PU | 125 | 105 | 8.5 | 123.8 | 8.25 | PU8502 | 10022173 |
| K59-125/1 | 125 | 107.5 | 7.5 | 123.8 | 7.25 | NB8001 | 10022174 |
| K59-160 | 160 | 140 | 8.5 | 158.8 | 8.25 | NB8001 | 10022176 |
| K59-160 PU | 160 | 140 | 8.5 | 158.8 | 8.25 | PU8502 | 10022178 |
| K59-200 | 200 | 182.5 | 7.5 | 198.8 | 7.25 | NB8001 | 10022179 |
| K59-250 | 250 | 230 | 8.5 | 248.8 | 8.25 | NB8001 | 10022182 |
| K59-320 | 320 | 300 | 8.5 | 318.5 | 8.25 | NB8001 | 10022184 |
