Pnömatik Piston Sızdırmazlık Elemanları
K59F Pnömatik Piston Keçesi

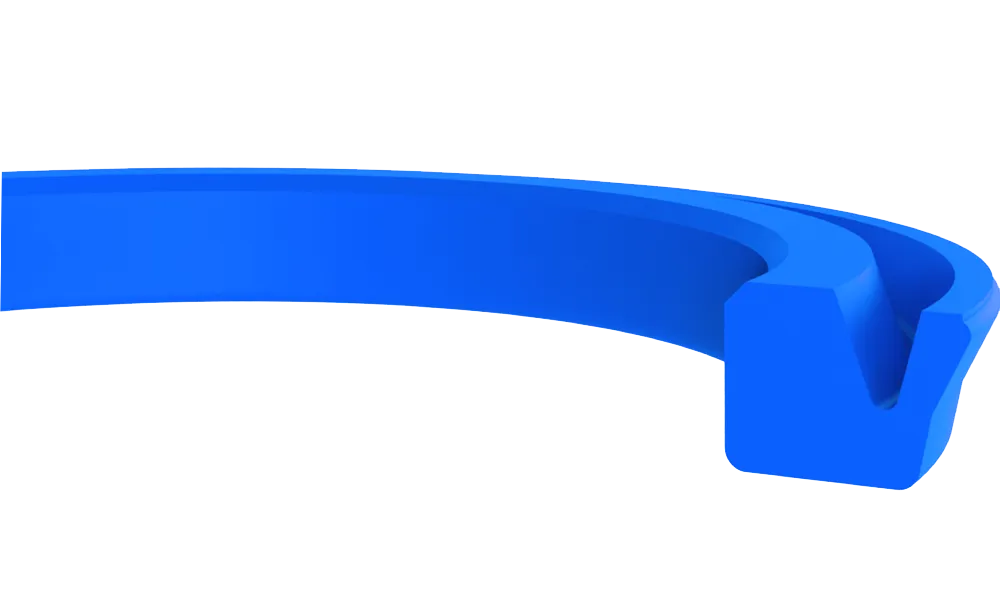

K59F Pnömatik Piston Keçesi, düşük sürtünme için tasarlanmış dış sızdırmazlık dudağı ile piston uygulamalarında kullanıma uygun tek etkili nutring sızdırmazlık elemanıdır.
Teknik detay ve teklifAvantajları
- Sürtünme kuvvetinin düşük olması
- Düşük basınçlarda çalışabilmesi
- Kolay montaj yapılabilmesi
- Dar keçe kanalında kullanılabilmesi
- Uzun çalışma ömrü
Uygulama alanları
- ISO 15552, 6432 serisi ve CETOP silindirlerde kullanımı tavsiye edilir.
Standart ölçüler
| Ürün | D (H11) | d (h9) | L (+0.2/-0) | d1 (+0.2/-0) | H | MALZEME | KASTAŞ KOD |
|---|---|---|---|---|---|---|---|
| K59F-008/1 | 8 | 4.8 | 2.85 | 7.6 | 2.45 | PU8502 | 10022185 |
| K59F-010 | 10 | 6 | 3 | 9.6 | 2.55 | PU8502 | 10022186 |
| K59F-012 | 12 | 7 | 3 | 11.6 | 2.55 | PU8502 | 10022187 |
| K59F-012/1 | 12 | 7 | 2.85 | 11.6 | 2.45 | PU8502 | 10022188 |
| K59F-016 | 16 | 10 | 3 | 15.6 | 2.55 | PU8502 | 10022189 |
| K59F-020 | 20 | 14 | 3 | 19.6 | 2.55 | PU8502 | 10022190 |
| K59F-025 | 25 | 19 | 3.5 | 24.4 | 3.25 | PU8502 | 10022191 |
| K59F-030 | 30 | 22 | 3.5 | 29.4 | 3.25 | PU8502 | 10022193 |
| K59F-032 | 32 | 24 | 3.5 | 31.4 | 3.25 | PU8502 | 10022194 |
| K59F-040 | 40 | 32 | 3.5 | 39.4 | 3.25 | PU8502 | 10022195 |
| K59F-050 | 50 | 42 | 3.5 | 49.4 | 3.25 | PU8502 | 10022196 |
| K59F-063 | 63 | 53 | 4.5 | 62.4 | 4.25 | PU8502 | 10022197 |
| K59F-080 | 80 | 70 | 4.5 | 79.4 | 4.25 | PU8502 | 10022198 |
| K59F-100 | 100 | 90 | 4.5 | 99.4 | 4.25 | PU8502 | 10022199 |
| K59F-125 | 125 | 105 | 8.5 | 123.8 | 8.25 | PU8502 | 10022200 |
| K59F-160 | 160 | 140 | 8.5 | 158.8 | 8.25 | PU8502 | 10022201 |
