Yataklama Elemanları

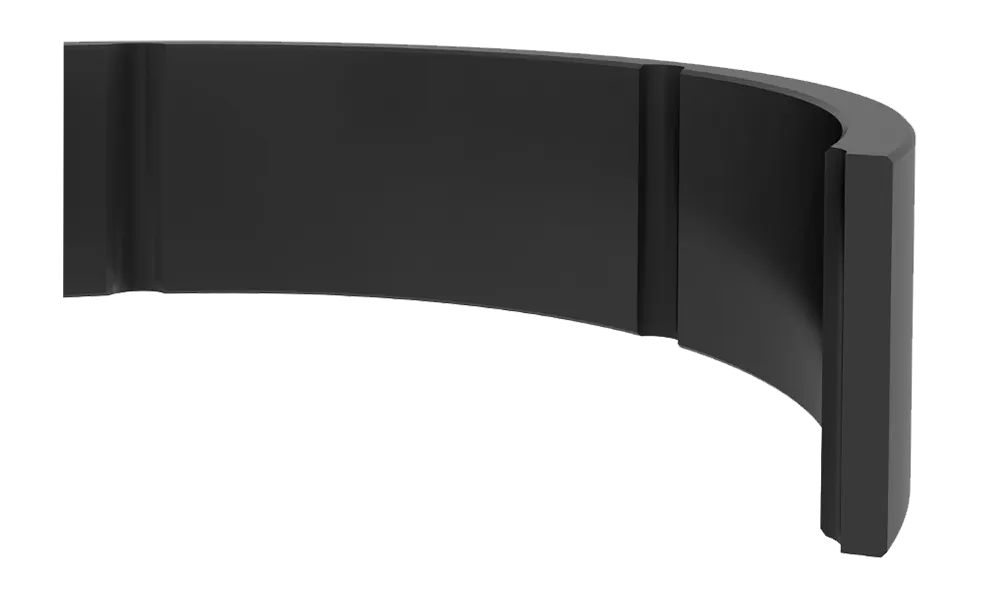

K74 Boğaz Yataklamaları
K74 Boğaz Yataklamaları, hidrolik silindirlerin boğaz uygulamalarında kullanılmak üzere tasarlanmış yataklama elemanlarıdır.
Teknik detay ve teklifAvantajları
- Yüksek et kalınlığı nedeni ile kolay monte edilebilmesi
- Orta kuvvette radyal yüklere karşı yataklama yapabilmesi
- k aralığı ve üzerindeki yağ kanalları sayesinde hidrodinamik basınç oluşumunu engellemesi
- Çalışma sıcaklığı aralığında ölçü stabilitesinin yüksek olması
- Ekonomik çözüm sunması
Uygulama alanları
- Tarım sektörü
- Hafif ve orta hizmet silindirleri
- *Parçalı kanala montaj yapılması tavsiye edilir.
Standart ölçüler
| Ürün | d (f8) | D (H8) | D1 (H9) | L (+0.2/-0) | H | MALZEME | KASTAŞ KOD |
|---|---|---|---|---|---|---|---|
| K74-020 | 20 | 30 | 20.6 | 13 | 12.8 | PM9902 | 10028189 |
| K74-025 | 25 | 35 | 25.6 | 13 | 12.8 | PM9902 | 10028190 |
| K74-030 | 30 | 40 | 30.6 | 13 | 12.8 | PM9902 | 10028191 |
| K74-035 | 35 | 45 | 35.6 | 13 | 12.8 | PM9902 | 10028192 |
| K74-040 | 40 | 50 | 40.6 | 16 | 15.8 | PM9902 | 10028193 |
| K74-045 | 45 | 55 | 45.6 | 16 | 15.8 | PM9902 | 10028194 |
| K74-045/1 | 45 | 60 | 45.6 | 16 | 15.8 | PM9902 | 10028195 |
| K74-055 | 55 | 65 | 55.6 | 16 | 15.8 | PM9902 | 10028196 |
| K74-065 | 65 | 75 | 65.6 | 16 | 15.8 | PM9902 | 10028197 |
| K74-075 | 75 | 85 | 75.6 | 16 | 15.8 | PM9902 | 10028198 |
