Hidrolik Piston Sızdırmazlık Elemanları

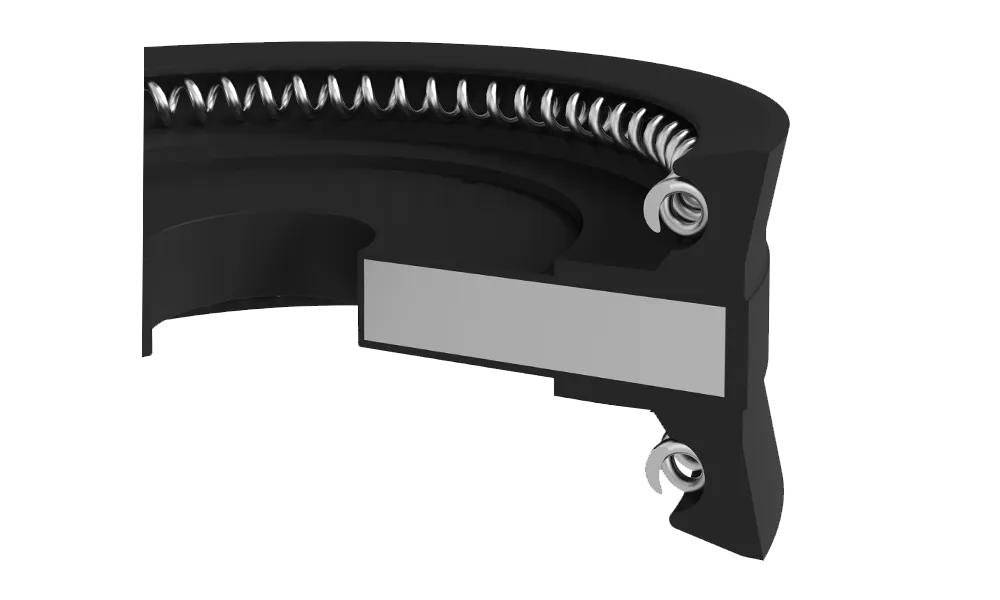

K26 Piston Keçesi
K26 Piston Keçesi, çift etkili olan ve düşük basınçlarda çalışabilen piston sızdırmazlık elemanıdır. Elastomer malzeme ile metal parçanın birlikte vulkanize edilmesiyle üretilir. Ön yükleme kuvvetinin arttırılması amacıyla dudak iç kısımlarında paslanmaz yay kullanılmaktadır.
Teknik detay ve teklifAvantajları
- Uzun hizmet ömrü
- Piston başına gerek duymayan rijit gövde yapısı
- Pnömatik sistemlerde de kullanılabilme
Uygulama alanları
- Hafif hizmet silindirleri
- Tarım sektörü
- Düşük basınçlı endüstriyel silindirler
Standart ölçüler
| Ürün | D (H11) | d (f9) | H | b | k | C | MALZEME | KASTAŞ KOD |
|---|---|---|---|---|---|---|---|---|
| K26-025 | 25 | 8 | 22 | 3.5 | 3 | 5 | NB9001 | 10014496 |
| K26-026 | 26 | 8 | 22 | 3.5 | 3 | 5 | NB9001 | 10014499 |
| K26-030 | 30 | 8 | 22 | 3.5 | 3 | 5 | NB9001 | 10014501 |
| K26-032 | 32 | 8 | 25 | 3.5 | 3 | 5 | NB9001 | 10014504 |
| K26-035 | 35 | 8 | 26 | 3.5 | 3 | 5 | NB9001 | 10014506 |
| K26-035/1 | 35 | 8 | 18 | 2.5 | 2 | 5 | NB9001 | 10014509 |
| K26-038 | 38 | 8 | 25 | 3.5 | 3 | 5 | NB9001 | 10014512 |
| K26-040 | 40 | 10 | 25 | 3.5 | 3 | 5 | NB9001 | 10014516 |
| K26-040/1 | 40 | 14 | 23 | 5.9 | 5 | 5 | NB9001 | 10014518 |
| K26-040/2 | 40 | 10 | 25 | 3.5 | 3 | 5 | NB9001 | 10014520 |
| K26-045 | 45 | 10 | 25 | 4.5 | 4 | 5 | NB9001 | 10014522 |
| K26-046 | 46 | 10 | 25 | 4.5 | 4 | 5 | NB9001 | 10014526 |
| K26-050 | 50 | 10 | 25 | 4.5 | 4 | 5 | NB9001 | 10014527 |
| K26-050/1 | 50 | 16 | 23 | 5.9 | 5 | 5 | NB9001 | 10014531 |
| K26-055 | 55 | 10 | 25 | 4.5 | 4 | 5 | NB9001 | 10014536 |
| K26-060 | 60 | 12 | 26 | 4.5 | 4 | 5 | NB9001 | 10014541 |
| K26-060/1 | 60 | 21 | 26 | 4.5 | 4 | 5 | NB9001 | 10014545 |
| K26-060/2 | 60 | 12 | 27 | 4.5 | 4 | 5 | NB9001 | 10014547 |
| K26-062 | 62 | 41 | 30 | 5.9 | 5 | 5 | NB9001 | 10014551 |
| K26-063 | 63 | 12 | 25 | 4.5 | 4 | 5 | NB9001 | 10014553 |
| K26-065 | 65 | 12 | 25 | 4.5 | 4 | 5 | NB9001 | 10014556 |
| K26-070 | 70 | 12 | 30 | 5.9 | 5 | 5 | NB9001 | 10014561 |
| K26-075 | 75 | 12 | 30 | 5.9 | 5 | 5 | NB9001 | 10014565 |
| K26-080 | 80 | 12 | 30 | 5.9 | 5 | 5 | NB9001 | 10014568 |
| K26-085 | 85 | 12 | 35 | 7.1 | 6 | 15.5 | NB9001 | 10014573 |
| K26-085/1 | 85 | 12 | 35 | 7.1 | 6 | 15.5 | NB9001 | 10014576 |
| K26-090 | 90 | 12 | 35 | 7.1 | 6 | 15.5 | NB9001 | 10014579 |
| K26-095 | 95 | 12 | 35 | 7 | 6 | 15.5 | NB9001 | 10014581 |
| K26-100 | 100 | 12 | 35 | 7.1 | 6 | 15.5 | NB9001 | 10014583 |
| K26-110 | 110 | 12 | 40 | 7 | 6 | 15.5 | NB9001 | 10014589 |
| K26-115 | 115 | 20 | 30 | 7 | 6 | 15.5 | NB9001 | 10014591 |
| K26-120 | 120 | 20 | 40 | 9 | 8 | 15.5 | NB9001 | 10014597 |
| K26-125 | 125 | 20 | 40 | 9 | 8 | 15.5 | NB9001 | 10014601 |
| K26-125/1 | 125 | 30 | 40 | 9 | 8 | 15.5 | NB9001 | 10014604 |
| K26-125/2 | 125 | 30 | 50 | 9 | 8 | 15.5 | NB9001 | 10014606 |
| K26-130 | 130 | 20 | 40 | 9 | 8 | 15.5 | NB9001 | 10014611 |
| K26-140 | 140 | 20 | 40 | 11 | 10 | 15.5 | NB9001 | 10014617 |
| K26-145 | 145 | 20 | 45 | 11 | 10 | 15.5 | NB9001 | 10014620 |
| K26-145/1 | 145 | 41 | 45 | 11 | 10 | 15.5 | NB9001 | 10014622 |
| K26-150 | 150 | 20 | 40 | 11 | 10 | 15.5 | NB9001 | 10014625 |
| K26-160 | 160 | 20 | 40 | 11 | 10 | 15.5 | NB9001 | 10014631 |
| K26-175 | 175 | 20 | 40 | 11 | 10 | 15.5 | NB9001 | 10014637 |
| K26-180 | 180 | 20 | 40 | 11 | 10 | 15.5 | NB9001 | 10014640 |
| K26-200 | 200 | 20 | 40 | 11 | 10 | 15.5 | NB9001 | 10014643 |
| K26-200/1 | 200 | 20.2 | 40 | 11 | 10 | 15.5 | NB9001 | 10014646 |
| K26-230 | 230 | 30 | 40 | 13 | 12 | 15.5 | NB9001 | 10014650 |
| K26-250 | 250 | 30 | 40 | 13 | 12 | 15.5 | NB9001 | 10014652 |
| K26-300 | 300 | 60 | 40 | 13 | 12 | 15.5 | NB9001 | 10014662 |
